BFF/BFM系列　高壓電力電容器

BFF/BFM系列　高壓電力電容器實物圖

高壓電力電容器主要用于工頻（50HZ或60HZ）1千伏及以上交流電力系統中，提高功率因素，改善電網質量。

tgΦ1
補償前CosΦ1
為得到CosΦ2每千瓦負荷所需千乏數
0.80
0.86
0.90
0.96
0.98
1.00
1.73
0.50
0.98
1.14
1.25
1.44
1.53
1.73
1.56
0.54
0.81
0.98
1.08
1.27
1.36
1.56
1.33
0.60
0.58
0.74
0.85
1.04
1.13
1.33
1.20
0.64
0.45
0.61
0.72
0.91
1.00
1.20
1.02
0.70
0.27
0.43
0.54
0.73
0.82
1.02
0.91
0.74
0.16
0.32
0.43
0.62
0.71
0.91
0.75
0.80

0.16
0.27
0.46
0.55
0.75
0.65
0.84
0.05
0.16
0.35
0.44
0.65

一、使用環境和主要性能
1.周圍空氣溫度-40～+40℃，海拔不超過1000米的地區。
2.實測電容與標稱電容之間的偏差不超過-5%～+10％。
3.端子間能承受2.15Un交流電壓或4.3Un直流電壓試驗10秒鐘（Un為電容器額定工作電壓）。
4.電容器損耗角正切（tgδ）在頻率為50HZ，溫度為20℃時，全膜介質≤0.0012。
5.電容器型號表示意義
①第一個字母表示電容器種類　如：B-并聯（移相）
②第二個字母表示浸漬材料　　如：W-十二烷基苯　F-二芳基乙烷
③第三個字母表示固體介質　F-電容器紙與薄膜復合　M-薄膜
④第一組數字-額定電壓（kv-）
⑤第二組數字-額定輸出
⑥第三組數字-為相數
⑦第三組數字后字母：戶內用產品（省略）　W-戶外用產品

二、結構
6.電容器是由芯子、外殼及接線端子構成。
①芯子：芯子是由鋁箔、電容器紙與聚丙烯薄膜復合或鋁箔和聚丙烯薄膜卷制而成的。扁形元件經壓裝而組成。
②外殼：用薄鋼板密封焊接而成，兩側焊有便于搬運的吊攀，并帶有接地裝置，外殼涂有抗腐蝕油漆層。
③端子（引出頭）：在外殼的上部裝有瓷套，接線端子焊在瓷套上。

三、電容器安裝容量的確定
7.已知負荷功率為P，補償前的功率因數為CosΦ1，需提高到CosΦ2所需電容器的容量Q可按下式計算：

公式

也可按圖表查出：
例：CosΦ1＝0.6，CosΦ2＝0.9按表查得每千瓦負荷所需補償電容器的容量為0.85千瓦，如負荷功率P＝100kw則需補償電容器的總?cè)萘繛?00×0.85（千乏）

序號 型號 額定電壓(KV) 額定電容(Kvar) 標稱電容(μF) 外形尺寸 圖號
L B H1 H C
1 BFM1.05-50-1 1.05 50 144.4 310 143 315 435 200 1
2 BFM1.05-100-1 1.05 100 288.9 310 143 500 610 200 2
3 BFM6.6√3-50-1W 6.6√3 50 10.97 380 110 260 430 232 1
4 BFM6.6√3-100-1W 6.6√3 100 21.93 380 135 350 530 232 1
5 BFM6.6√3-200-1W 6.6√3 200 43.87 440 180 420 710 260 2
6 BFM6.6√3-334-1W 6.6√3 334 73.26 630 180 480 770 400 2
7 BFM6.3-50-1W 6.3 50 4.01 380 110 260 470 232 1
8 BFM6.3-100-1W 6.3 100 8.02 380 135 350 560 232 1
9 BFM6.3-200-1W 6.3 200 16.05 440 180 420 710 260 2
10 BFM6.3-334-1W 6.3 334 26.80 630 180 480 770 400 2
11 BFM11√3-50-1W 11√3 50 3.95 380 110 260 470 232 1
12 BFM11√3-100-1W 11√3 100 7.90 380 135 350 560 232 1
13 BFM11√3-200-1W 11√3 200 15.79 440 180 420 710 260 2
14 BFM11√3-334-1W 11√3 334 26.37 630 180 480 770 400 2
15 BFM10.5-50-1W 10.5 50 1.44 380 110 260 470 232 1
16 BFM10.5-100-1W 10.5 100 2.89 380 135 350 560 232 1
17 BFM10.5-200-1W 10.5 200 5.78 440 180 420 710 260 2
18 BFM10.5-334-1W 10.5 334 9.65 630 180 480 770 400 2
19 BFM11-50-1W 11 50 1.32 380 110 260 470 232 1
20 BFM11-100-1W 11 100 2.63 380 135 350 560 232 1
21 BFM11-200-1W 11 200 5.26 440 180 420 710 260 2
22 BFM11-344-1W 11 334 8.79 630 180 480 770 400 2
23 BFMR11-50-3W 11 50 1.32 570 115 230 440 235 3
24 BFMR11-65-3W 11 65 1.71 570 143 230 440 235 3
25 BFMR11-100-3W 11 100 2.63 570 115 370 580 235 3
26 BFMR11-120-3W 11 120 3.16 570 130 370 580 235 3
27 BFMR11-150-3W 11 150 3.95 570 143 370 620 235 3
28 BFMR11-200-3W 11 200 5.26 630 170 370 620 255 3
29 BFMR11-300-3W 11 300 7.90 630 180 470 760 255 3

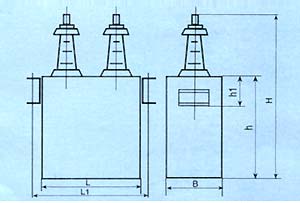

四、產品外形安裝尺寸圖
BFF/BFM系列　高壓電力電容器尺寸圖

現場實物圖：

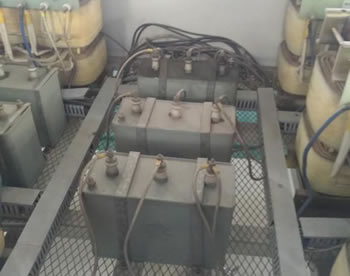

BFF電力電容器實物圖   BWF高壓并聯電容器現場圖
